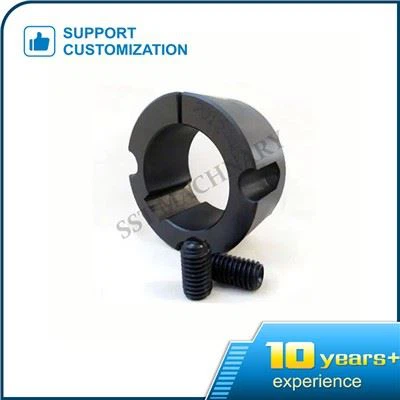

Qd Taper Lock Holkki

Kartion lukituksen suunnitteluperiaate: kartioliitosjärjestelmien joukossa tunnetuimpia ovat "kansainvälinen" ja "Morse". Edellisessä on kartio 3,5 tuumaa per jalka, kartiokulma 15 astetta 48 ', eikä siinä ole itselukittuvaa kykyä. Ilman mekaanista voimaa sovitetut osat on helppo erottaa toisistaan. Tyypillistä Morse-kartiota käytetään pora- tai kalvauskartion kiinnittämiseen työstökoneen akselin kiinnikkeeseen. Sen kartio on halkaisijaltaan 0,625 tuumaa pituutta kohden ja kartiokulma on 2 astetta 59 ', mikä voi säilyttää itselukittuvuuden myös voideltuissa olosuhteissa.

Kartioperiaatteen käyttäminen osien kiinnittämiseen akselille on olennaisesti aksiaalivoiman muuntamista säteittäisvoimaksi. Tämän rakenteen tulee kyetä tuottamaan suurin kiinnitysvoima ja tehdä osista helposti erotettavissa samanaikaisesti. Tämä voidaan saavuttaa asettamalla kartio ottamaan parhaan kulman (8tutkinnon).

Selitä lyhyesti kartioholkin (kartioholkki 2517) yhteensopivuusvoima: kun aksiaalinen voima pakottaa kartioholkin napaan, radiaaliset voimat syntyvät akselin ja kartioholkin, kartioholkin ja navan väliseen rajapintaan, ja nämä paineet voivat saavuttaa 70-80n / mm2 (pH > PS). Hihnapyörän ja kartioholkin kartiomaiselle pinnalle muodostuu kehävetojännitys ja kehän puristusjännitys, joka voi olla 160-190 n / mm2.

Siksi hihnapyörän ja kartioholkin (kartioholkki 2517) yhteensopivassa suunnittelussa hihnapyörän ja kartioholkin yhteensopivuus määritetään, ja kartioholkin akseliaukon on oltava sallitun suurimman akseliaukon sisällä.

Kun kartioholkissa (kartioholkki 2517) on käytön aikana havaittu halkeamia, käyttäjät eivät saa käsitellä niitä ilman lupaa, vaan ammattilaisten on tunnistettava ja korjattava. Jos halkeama on matala, pinta voidaan käsitellä ennen ainetta rikkomatonta testausta. Jos halkeamia ei ole, sitä voidaan käyttää uudelleen. Jos halkeama on edelleen, se romutetaan. Ammattiteknikot määrittävät tietyn korjauskoon.
