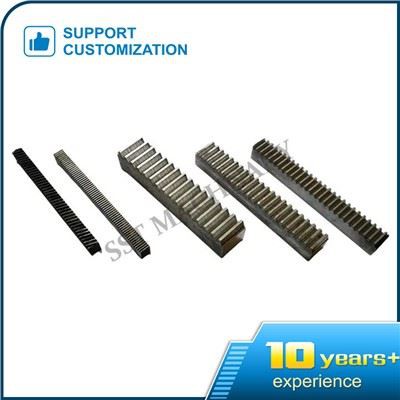

Vaihde teline nousu

ISO (International Organisation for Standardization) määrää, että vaihdekokoa edustava yksikkö käyttää moduulia. Kuitenkin muita tapoja käytetään edustamaan pyydysten kokoa.

Itseisarvovaihdetangon nousulle

Moduuli M=1 (P=3.1416) moduuli M=2 (P=6.2832) moduuli M=4 (P=12.566) )

Hammastangon nousu (P) saadaan kertomalla moduuli PI:llä. Pituus on kahden vierekkäisen hampaan välinen pituus. P=Pi x moduuli (π m)

CP (viikkofestivaali)

Kehävaihteen hammastangon nousu on kehän nousu. Eli sävelkorkeus (P). Esimerkiksi vaihde, jonka nousu on cp5cp10cp15cp20, voidaan tehdä käyttämällä kehäväliä CP.

Muunnossuhde moduulilla M=CP /π DP (halkaisijaosa)

Sitä kutsutaan englanniksi halkaisijaväliksi.

ISO-standardin mukaan pituusyksikkö on mm. Kuitenkin Yhdysvalloissa, Isossa-Britanniassa ja muissa maissa pituusyksikkönä on käytetty tuumaa. Näissä maissa DP:tä käytetään edustamaan vaihteen kokoa.

Muunnossuhde moduulilla M=25.4/dp

"Modulus" tarkoittaa kahden vierekkäisen hammaspyörän saman sivuhammasprofiilin hammasvälin t ja pi:n välistä suhdetta (m, t/π) millimetreinä. Moduuli on yksi modulaaristen hammaspyörien hampaiden perusparametreista. Mitä suurempi moduuli, sitä korkeammat ja paksummat hammaspyörän hampaat. Jos hammaspyörän hampaiden lukumäärä on kiinteä, sitä suurempi on hammaspyörän radiaalinen mitta. Moduulisarjan standardit on muotoiltu suunnittelun, valmistuksen ja tarkastuksen vaatimusten mukaisesti. Hammaspyörissä, joissa ei ole suorat hampaat, moduulissa on ero normaalin moduulin mn, päätymoduulin ms ja aksiaalimoduulin x välillä. Ne kaikki perustuvat kunkin hammasvälin (normaali hammasväli, päätypinnan hammasväli ja aksiaalinen hammasväli) ympärysmittaan suhteeseen, myös millimetreinä. Kartiohammasvaihteissa moduuli voidaan jakaa isoon pään moduuliin me, keskimääräiseen moduuliin mm ja pienipäähän moduuliin ml. Työkaluille on olemassa vastaavat työkalumoduulit mo jne.

Vakiomoduuleja käytetään laajalti.

Vakiomoduuli on perusparametri metrisessä hammaspyöräkäytössä, kierukkakäytössä, synkronisessa hihnakäytössä, räikkäässä, hammaspyöräkytkimessä, urassa ja muissa osissa. Sillä on perusparametrien rooli edellä mainittujen osien suunnittelussa, valmistuksessa ja huollossa (katso lieriömäinen hammaspyöräkäyttö, matokäyttö jne.).
