Helical Rack Gear



Helical telinevaihteisto:

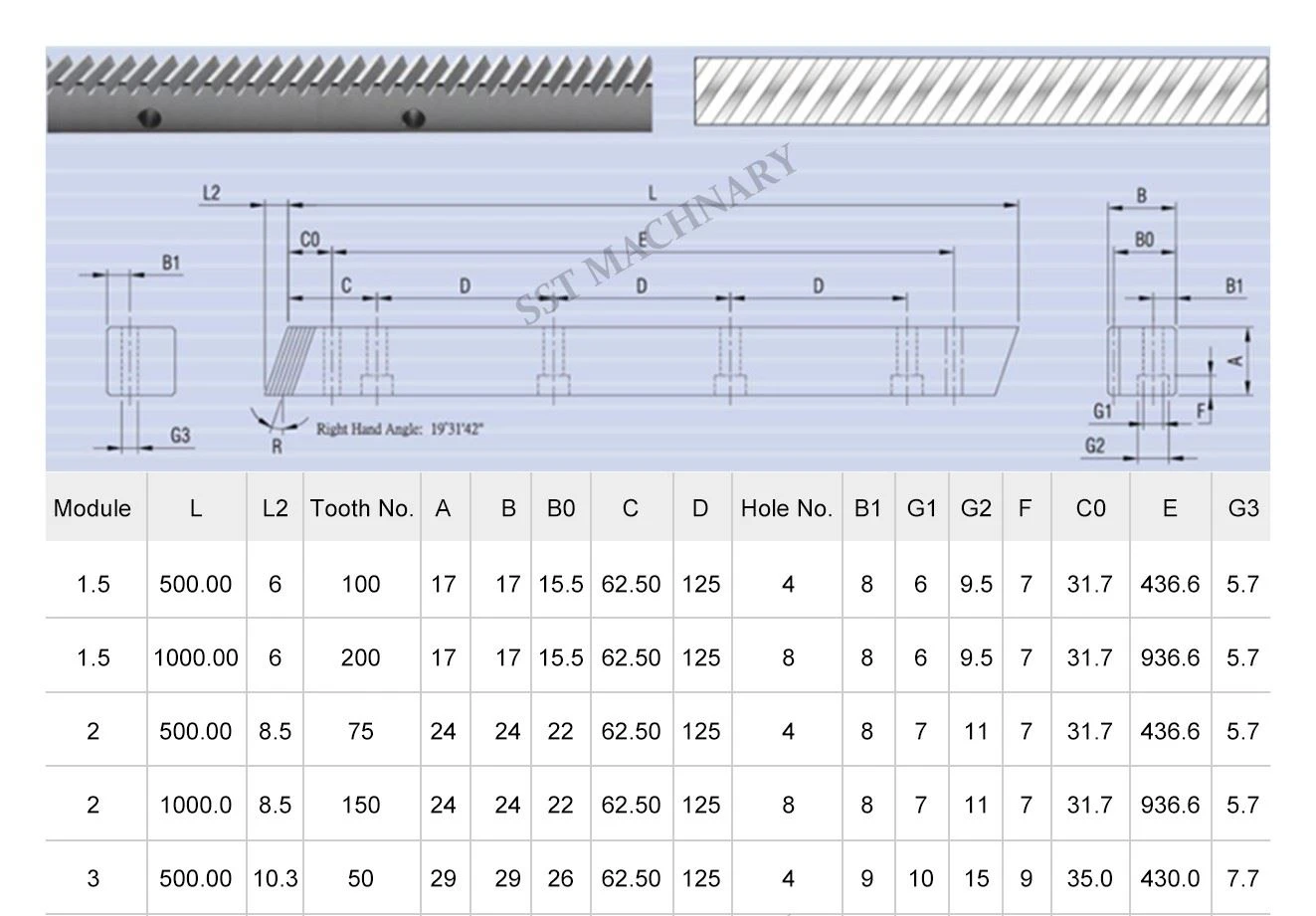

SSTmachinery Kierrehammastelineitä on saatavana tyypillisinä teollisuusmitoina moduulista 2 moduuliin 12. Materiaali, kovuus ja tarkkuus määräävät vastaavan kuorman.

Työstökoneet, jyrsinkoneet, porat, sorvit, konekeskus, leikkauskoneet, puusepäntyökoneet, hitsauskoneet, kivenvalmistuskoneet jne.

Nostomekanismit / Ohjausmekanismit / Ohjausmekanismit jne.

Ihanteellinen työskentelyyn raskaan kuorman ja liikkeen kanssa.

Erilaisia ​​materiaaleja saatavilla.

Suorakaiteen tai pyöreän muotoinen.

Lämpökäsittelyllä tai ilman.

Räätälöinti on saatavilla.

Valmistettu useilla pituuksilla ja korkeuksilla.

Päät, jotka voivat liittyä toisiinsa.

Edellytykset kierteisten hammaspyörien oikealle kytkeytymiselle

Kahden kierrehammaspyörän normaalimoduuli on yhtä suuri.

Kahden hammaspyörän normaali painekulma on yhtä suuri.

Kahden kierrehammaspyörän kierrekulma on yhtä suuri ja suunta on vastakkainen (sisäisessä sidoksissa suunnan on oltava sama).

Kierteisten lieriömäisten hammaspyörien edut ovat seuraavat:

1. Hyvä kytkentäkyky: Kierteisen lieriömäisen hammaspyörän hampaiden välinen kytkentäprosessi on siirtymävaihe, ja hammaspyörän hampaisiin kohdistuva voima muuttuu vähitellen pienestä suureen ja sitten suuresta pieneen. Kierrevaihteet sopivat suurille nopeuksille ja raskaalle kuormitukselle.

2. Suuri yhteensattumaaste: sattuman asteen lisäys parantaa vaihteen kantokykyä. Siten vaihteiston käyttöikä pitenee. Kosketussuhde riippuu pääasiassa kytkentäajasta, kun taas kierrehammaspyörien pitkä kytkentäaika ja kosketuspinta-ala vähentävät jännitystä. Vaihteisto on vakaa ja taloudellisuus kasvanut.

Periaatteessa kierrevaihteella on kierrekulma. Tämä on tietysti ammattimainen lausunto. Yleisesti sanottuna hammas on vinossa ja suora hammas suora, mikä on helppo ymmärtää. Koska vinossa hampaassa on kierrekulma, voiman kantava alue on suurempi, kun se pakotetaan puremaan. Luonnollisesti myös kantokyky on vahvempi kuin suoralla hampaalla.



Helical Rack Gearilla on hyvä niveltyvyys, tasainen pyöriminen, alhainen melu, suuri vääntömomentti ja suuri päällekkäisyys.
Jokaisen hammaspyöräparin kuormitus vähenee, mikä parantaa hammaspyörien kantavuutta.
Hampaiden lukumäärä voidaan valita mielivaltaisesti välityssuhteen muodostamiseksi.
45-asteen kierukkavaihdetta voidaan käyttää 90-asteisena ohjauspyöränä. Vakioreiässä on yläruuvi asennuksen helpottamiseksi.
Vaihteisto on hobbing-prosessi, jonka tarkkuus on 8 tasoa, sisäreikä on hienoksi käsitelty, toleranssi on H7 ja asennusväliä on lisättävä noin 0,2 mm.
